Présentation du logiciel eddyMOTION pour les courants de Foucault

Disponible en téléchargement gratuit sur notre site web

L'outil logiciel eddyMOTION performant, qui est associé au système électronique TX, permet d'effectuer des analyses et des configurations avec diverses fonctionnalités. Les domaines d'utilisation s'étendent de la visualisation et de la documentation d'oscillations mécaniques, à la linéarisation sur site de détecteurs à courants de Foucault.

eddyMOTION: l'outil d'analyse

eddyMOTION est un outil d'analyse, conçu pour être utilisé de manière universelle, afin de représenter les valeurs de mesure du système électronique TX. Afin de répondre à toutes les exigences en matière d'enregistrement des données de mesure, eddyMOTION est composé de différents modules. Ces divers modules permettent d'enregistrer des processus très rapides mais aussi très lents. Les données mesurées peuvent être représentées en plage temporelle mais aussi en plage de fréquence. Les taux d'échantillonnage sous-jacents du système électronique TX s'élèvent à 22,5 kSa/s dans la version à deux canaux, et à 38 kSa/s dans la version à canal unique.

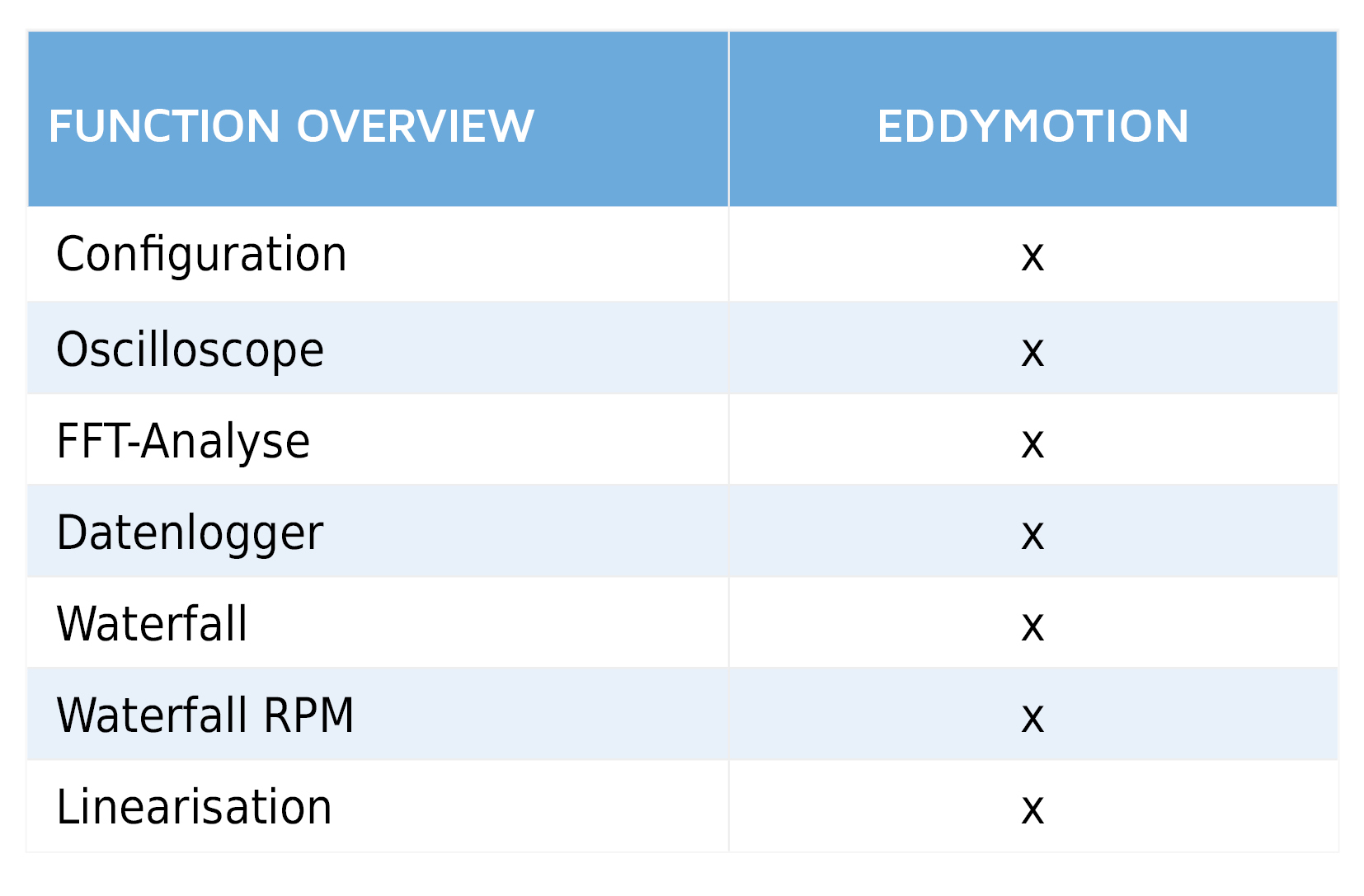

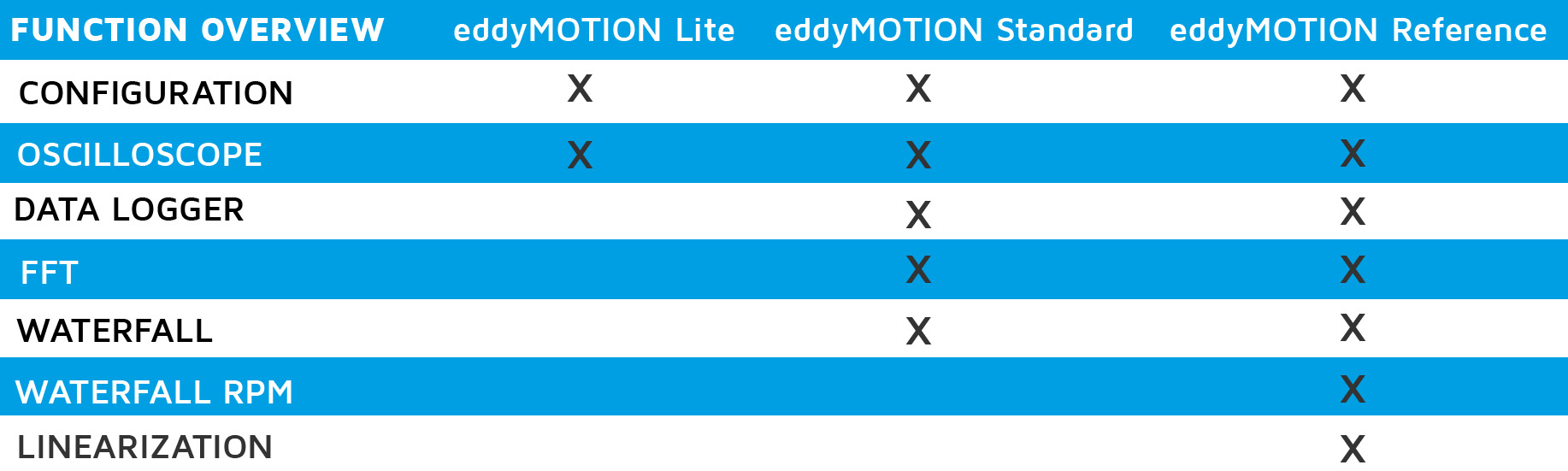

Outre un outil de configuration dédié aux détecteurs, eddyMOTION propose les fonctions habituelles d'un oscilloscope et intègre de nombreuses fonctions supplémentaires pour l'analyse des oscillations et l'enregistrement des données (analyse FFT, enregistreur de données, graphique en cascade). eddyMOTION dispose en plus d'une fonction d'étalonnage et de linéarisation qui permet d'étalonner les capteurs à courants de Foucault tout en assurant la traçabilité.

Module d'analyse oscilloscope

Représentation des données mesurées avec les principales caractéristiques d'après un oscilloscope classique à un ou deux canaux

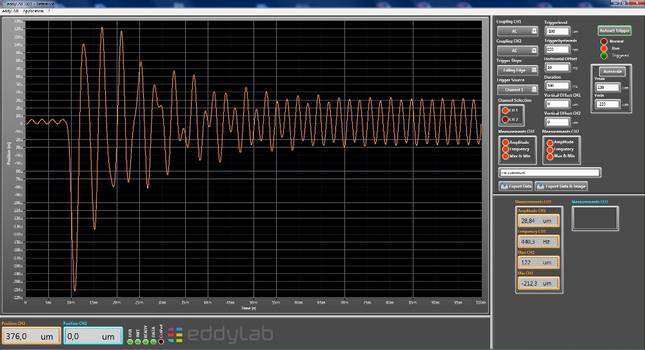

Retentissement d'un diapason

Oscilloscope à un et deux canaux. Taux d'échantillonnage 38 kSa/s (canal unique) ;
22,5 kSa/s (deux canaux)
Couplage CA / CC
Base temporelle échelonnable 20 ms...5 sec
Axe des amplitudes échelonnable auto / manuel
Fonction de déclenchement, seuil de déclenchement, hystérésis et pré-déclenchement réglables
Calcul et représentation des fréquences d'amplitude min. et max.
Exportation de données en tant que fichier image (.bmp) et texte.

Module d'analyse FFT

Transformation de Fourier rapide Plage de fréquences des données mesurées, visualisation des oscillations fondamentales et des harmoniques

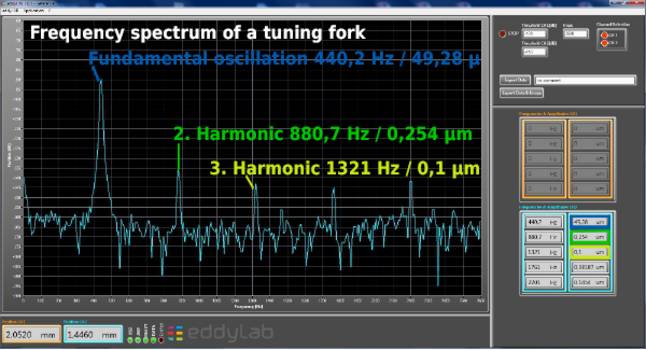

Plage de fréquences d'un diapason

Plage de fréquences d'un diapason
Visualisation de la plage de fréquences jusqu'à 19 kHz (canal unique) ; 11,25 kHz (deux canaux)
Fréquence maximale réglable
Seuil de détection de la fréquence réglable (limite)
Calcul des amplitudes et des fréquences des pics enregistrés dans la plage
Exportation de données en tant que fichier image (.bmp) et texte.

Module d'analyse Graphique en cascade

Le module FFT est complété par un axe temporel.

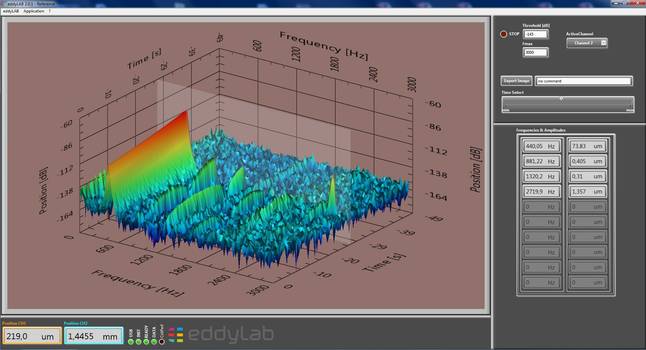

Graphique en cascade temporel d'un diapason

Graphique en cascade temporel d'un diapason
La plage est complétée par l'axe temporel selon la FFT bidimensionnelle
Fréquence maximale réglable
Vue pivotante
Niveau d'analyse pouvant être déplacé sur l'axe temporel
Calcul des amplitudes et des fréquences des pics enregistrés dans le niveau d'analyse
Exportation sous forme de fichier image

Module d'analyse Graphique en cascade RPM

La FFT est complétée par un axe de la vitesse de rotation (RPM)

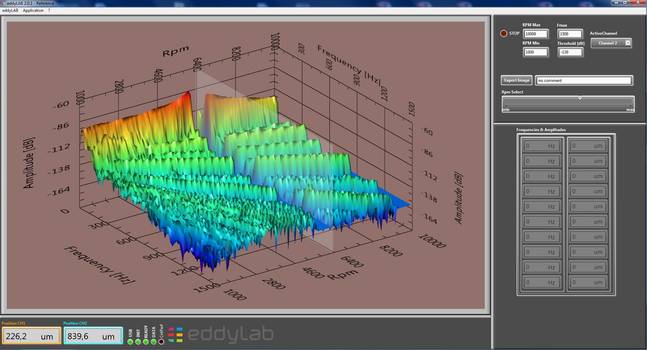

Graphique en cascade, fondé sur la vitesse de rotation
d'un rotor supercritique.

Graphique en cascade, fondé sur la vitesse de rotation
d'un rotor supercritique.
La plage est complétée par l'axe de la vitesse de rotation selon la FFT bidimensionnelle
Fréquence maximale réglable
Vitesse de rotation maximale et minimale réglable
Vue pivotante
Niveau d'analyse pouvant être déplacé sur l'axe de la vitesse de rotation
Calcul des amplitudes et des fréquences des pics enregistrés dans le niveau d'analyse
Exportation sous forme de fichier image

Fonction de linéarisation

Linéarisation mobile des détecteurs à courants de Foucault et étalonnage sur site

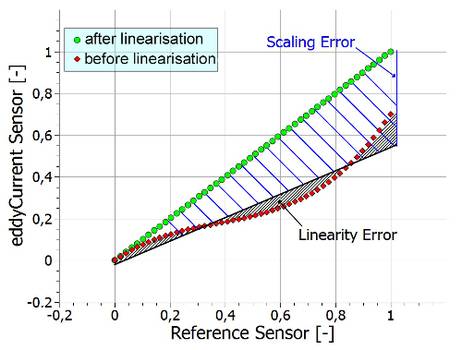

Comportement défaillant habituel des détecteurs à courants de Foucault

Linéarisation des détecteurs à courants de Foucault à l'aide d'un palpeur de mesure
Étalonnage sur site
Élimination des erreurs d'étalonnage et de linéarisation
