La plage (FFT) affiche toutes les composantes d'oscillation au niveau du signal de position du système électronique TX. Cela permet de visualiser les oscillations fondamentales et les harmoniques. Dans la version à canal unique, la plage de fréquence s'étend jusqu'à 19 kHz. Ainsi, la gamme acoustique est largement couverte.
 |

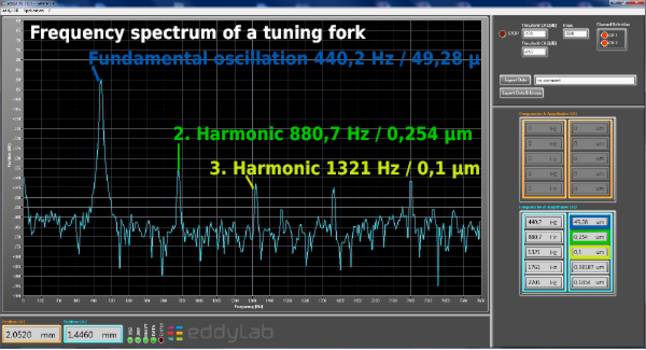

| Plage de fréquences d'un diapason |
L'illustration représente la plage de fréquences d'un diapason pauvre en harmonique. Outre la visualisation, les composantes d'oscillation sont également analysées jusqu'à une valeur seuil définie. On reconnaît clairement l'oscillation principale de 49 µm, ainsi que les seconde et troisième oscillations harmoniques avec 250 nm et 100 nm. Comme dans le module oscilloscope, la plage peut être exportée sous forme de fichier image et texte.
Vous trouverez un aperçu du module d'analyse FFT dans la vidéo eddylab FFT
